Подробное описание
ZONT SMART 2.0 флагманский прибор в линейке термостатов и отопительных контроллеров!
Контроллер ZONT SMART 2.0 профессиональное устройство для автоматизации, дистанционного контроля и управления системами отопления с одним или двумя котлами.
В комплектацию приборов, произведенных до 1 марта 2022 г., входит цифровой датчик. На сайте представлены новые приборы в комплекте с аналоговыми датчиками температуры NTC.
Различия приборов:
| ZONT Smart 2.0 (выпускались до марта 2022 г.) |
ZONT Smart 2.0 (выпускаются с марта 2022 г.) |
| В комплекте датчик проводной цифровой типа DS18S20 |
В комплекте датчик проводной аналоговый типа NTC |
| 3 универсальных входа/выхода |
3 универсальных входа/выхода
2 специальных входа для NTC
|
С контроллером ZONT SMART 2.0 в вашем доме всегда комфортная температура и горячая вода!
4 преднастроенных и 6 свободно программируемых режимов работы прибора дают возможность устанавливать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Управление 2 котлами (основной и резервный) обеспечит вашу систему теплом независимо от аварий и других нежелательных событий.
Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления.
Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.
Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.

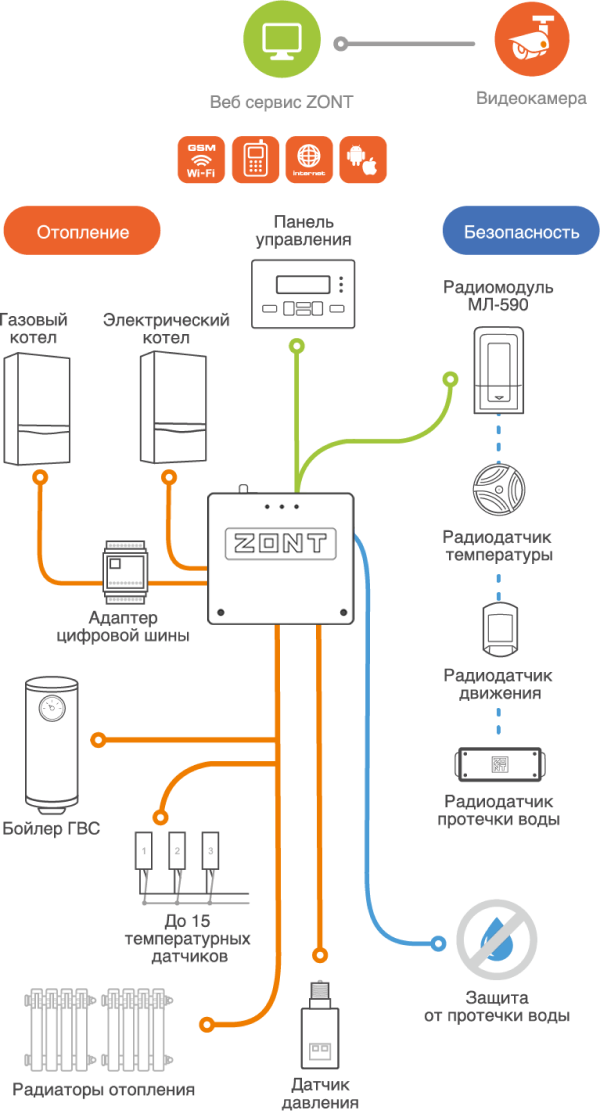

ZONT SMART 2.0 в режиме 24/7 из любой точки мира обеспечивает:
контроль и управление работой котлов (в релейном режиме и по по цифровым шинам OpenTherm, E-bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai через внешний адаптер),
контроль и управление работой исполнительных устройств (бойлер ГВС, сервопривод, термоголовка, насос и др.),
контроль напряжения сети,
контроль и оценку состояния охранных датчиков (протечка воды, утечка газа, дыма, движения, размыкания и пр.),
отправку мгновенных сообщений обо всех отклонениях от заданных параметров,
мгновенное сигнализирование о срабатывании подключенных датчиков безопасности,
незамедлительные оповещения об авариях и ошибках котла.
Удобство управления:
личный кабинет на веб-сервисе ZONT с возможностью предоставления доступа с различными правами для нескольких пользователей (например, сервисному специалисту, другому члену семьи),
бесплатное мобильное приложение ZONT на iOS и Android с рейтингом 4,5* и количеством скачиваний более 100.000,
комнатная панель для ручного управления режимами работы и температурными значениями ZONT МЛ-753.
Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.
Контроллер ZONT SMART 2.0 всегда на связи!
GSM и Wi-Fi каналы передачи данных выбирайте удобный,
Wi-Fi канал в приоритете, GSM резервный канал, подключающийся при потере связи Wi-Fi,
при отключении электроэнергии прибор остается на связи до 12 часов и передает информацию от подключенных к нему проводных датчиков (встроенная резервная батарея).
Функции охраны и безопасности:
подключение датчиков охраны: движения (с учетом размера крупных животных), разбития окна, размыкания дверей с возможностью срабатывания исполнительного устройства (например, сирена), передачей информации охранному ведомству и др.,
подключение датчиков безопасности: протечки воды, влажности, утечки газа, учета задымления, давления,
подключение сирены,
подключение веб камер.
Удобство монтажа и размещения:
прибор крепится как на стену, так и на DIN-рейку,
поддержка цифровых и аналоговых датчиков температуры NTC,
поддержка аналоговых датчиков давления до 12 Бар, 0-5 В,
подключение радиодатчиков, работающих на защищенной частоте 868 МГц (до 120 шт.)
Важно! Аналоговый датчик давления воды, газа подключается без специального адаптера!
С профессиональным отопительным контроллером ZONT SMART 2.0:
вы можете быть уверены в работоспособности системы отопления;
вы заботитесь о домочадцах во время своего отсутствия;
вы экономите на энергоносителях от 30%!
|
Контроль и управление котлом
|
2 котла (основной и резервный) |
| подключение по цифровым интерфейсам OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (BAXI), Daesung, Rinnai (через внешний адаптер, только один котел) |
| подключение релейным способом |
| отображение текущего состояния котла |
| мониторинг температуры воздуха в помещении, на улице, теплоносителя |
| ПИД-регулирование |
| настройка работы 2 котлов по расписанию |
| защита от замерзания |
| функция «Лето» для автоматического отключения |
| Управление бойлером ГВС косвенного нагрева |
работа по расписанию |
| функция «Антилегионелла» |
| мониторинг температуры ГВС |
| Особенности управления и настройки |
дистанционная настройка и управление через веб-сервис, приложение и смс |
| 4 предустановленных режима с возможностью изменения настроек |
| 6 свободно программируемых режимов |
| преднастроенные конфигурации настройки для систем отопления |
| погодозависимое управление |
| Управление исполнительными устройствами |
3 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.) |
| 1 релейный выход (если не используется резервный котел) можно использовать для подключения электроприбора |
|
Автономная работа
|
встроенная резервная батарея |
| прибор останется на связи при отключении электроэнергии (до 12 часов) |
| обеспечит мониторинг и передачу информации от подключенных проводных датчиков |
| Использование датчиков |
температурные проводные аналоговые NTC, цифровые |
| радиодатчики 868 МГЦ (при использовании радиомодуля ZONT МЛ-590) |
| возможно подключение 3 радиомодулей (120 радиодатчиков) |
| Функции охраны и безопасности |
подключение датчиков протечки воды, утечки газа, дыма, влажности и др. |
| подключение охранных датчиков движения, разбития стекла, размыкания |
| подключение свето-звуковой сирены |
| возможность настройки срабатывания исполнительного устройства по полученному сигналу |
| Особенности прав пользователей |
несколько доверенных номеров телефонов (для контроля и управления) |
| несколько пользователей совместного доступа (доступ техническому специалисту) |
| разграничение прав каждому пользователю |
| Каналы связи |
GSM/GPRS/Wi-Fi |
| Wi-Fi приоритетный канал, частотный диапазон 2,4 ГГц, 802.11 b/g/n |
| GSM автоматическое подключение при отсутствии Wi-Fi, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных GPRS |
| Способы управления |
личный кабинет веб сервиса |
| мобильное приложение для iOS и Android |
| панель ручного управления МЛ-753 (приобретается отдельно) |
Способы перезагрузки
(кнопка RESET) |
1 короткое нажатие сброс Аварии (ошибки) котла, управляемого по ЦШ |
| 3 коротких нажатия сброс настроек Wi-Fi |
| 5 коротких нажатий перезагрузка Контроллера |
| 1 длинное нажатие (больше 10 сек) сброс прибора к заводским настройкам |
|
Оповещения
|
при отклонении текущей температуры от заданных пороговых значений |
| при аварии и неисправности котла |
| при неисправности подключенных датчиков температуры |
| при пропадании и восстановлении основного напряжения питания (сети) |
| при срабатывании дополнительных охранных датчиков |
| Способы оповещений |
push-уведомления мобильного приложения |
| смс |
| письмо на e-mail |
|
Запись и хранение истории событий
|
3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн» |
| время работы котла и мониторинг измеряемых температур |
| время появления аварий и ошибок в работе котла |
| время пропадания и восстановления основного напряжения питания |
| время входящих звонков и текст входящих смс сообщений |
| дата обновления ПО и номер текущей версии ПО |
Внимание!
При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!
Управление:
2 котлами (основной и резервный, расписание)
релейное котлом и контуром ГВС
цифровое котлом (через адаптер) и контуром ГВС
исполнительными устройствами
Режимы работы:
10 настраиваемых
Погодозависимое управление отоплением
ПИД-регулирование
Расписание (часовое, недельное)
Защита от замерзания (режим «Выключен +5°»)
Мониторинг температуры, влажности, давления
Функции «Антилегионелла», «Антизамерзание», «Лето»
Датчики, подключение:
- до 15 датчиков t°
- до 15 проводных датчиков различного назначения
- поддержка аналоговых датчиков NTC
- до 120 радиодатчиков 868 МГц
Оповещения:
- авария и ошибка котла, неисправность датчиков t°
- отключение / включение питания
- выход t°за пороговые значения (min / max)
- срабатывание дополнительных охранных датчиков
| Напряжение питания |
10-28 Вольт |
| Аккумулятор резервного питания |
встроенный, 800 МА*ч |
| Релейный выход |
1 шт. |
| Универсальные входы/выходы |
3 шт. |
| Вход для датчиков NTC |
2 шт. |
| Цифровой вход |
1 шт. |
| Интерфейсы |
K-line, 1-wire, RS-485 |
| Габаритные размеры |
150 х 130х 30 мм |
| Крепление |
на стену и DIN-рейку |
| Основное питание |
внешний источник стабилизированного питания напряжением 10 28 В постоянного тока |
| Резервное питание |
встроенный аккумулятор LIR 14500
напряжение 3,7 В
емкость 800 мА*ч
|
| Потребляемая мощность |
не более 6 Вт |
| Поддерживаемые интерфейсы |
1-Wire: порт для подключения проводных цифровых датчиков температуры (до 15 шт.) и ключей Touch Memory |
| K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств |
| RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств |
Поддерживаемые цифровые протоколы котлов
(через внешний адаптер) |
OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai |
| Универсальные входы/выходы |
3 шт., могут использоваться как аналоговый вход или выход типа «открытый коллектор»
входное напряжение 0 30 В
дискретность измерения 12 бит
погрешность 2%
подтяжка к цепи плюс 3,3 В через резистор 100 КОм
|
| Релейный выход |
1 шт., используется для релейного подключения котла или электрического прибора
не подключен к цепям питаниям контроллера (выход типа сухой контакт)
коммутируемое напряжение постоянного тока (максимальное) 30 В, максимальный ток коммутации 3 А
коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
|
Аналоговые входы
|
2 шт., предназначены для подключения аналогового датчика температуры NTC.
Характеристики Входа:
- входное напряжение 0-3,3 В;
- дискретность измерения 12 бит;
- погрешность 2 %;
- подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
|
| Проводные датчики температуры |
до 15 шт. для управления
Тип аналоговые NTC, цифровые
Модели МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
|
| Беспроводные датчики температуры |
до 120 шт.
Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
Модели МЛ-711, МЛ-740, МЛ-745, МЛ-785
|
| Корпус |
пластиковый, с креплением на плоскую поверхность или на DIN-рейку |
| Габаритные размеры |
150 х 130 х 30 мм |
| Вес брутто |
0,3 кг |
| Класс защиты |
IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур |
минус 25 С плюс 70 С |
| Максимально допустимая относительная влажность |
85 % |
