Подробное описание

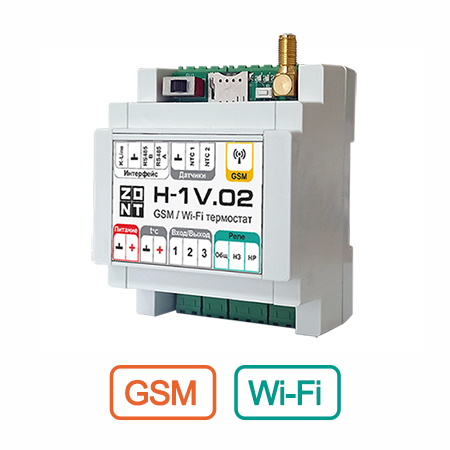

С контроллером ZONT H-1V.02 в вашем доме всегда комфортная температура и горячая вода!
4 преднастроенных и 6 свободно программируемых режимов работы прибора дают возможность устанавливать работу котлов по расписанию, уличной t° (погодозависимое управление) и времени суток. Управление 2 котлами (основной и резервный) обеспечит вашу систему теплом независимо от аварий и других нежелательных событий.
Функция «Антизамерзание» предотвратит замерзание теплоносителя в трубопроводах системы отопления.
Алгоритм функции «Лето» автоматически отключит работу котла при достижении заданного плюсового значения уличной температуры для экономии энергоресурсов.
Управление бойлером ГВС возможно как напрямую, так и через электронику отопительного котла (при использовании двухконтурного котла отопления). Применение функции «Антилегионелла» предотвратит развитие вредоносных бактерий.
ZONT H-1V.02 в режиме 24/7 из любой точки мира обеспечивает:
— контроль и управление работой котлов (в релейном режиме и по цифровым шинам OpenTherm, E-bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai через внешний адаптер)
— контроль и управление работой исполнительных устройств (бойлер ГВС, сервопривод, термоголовка, насос и др.),
— контроль напряжения сети,
— контроль и оценку состояния охранных датчиков (протечка воды, утечка газа, дыма, движения, размыкания и пр.),
— отправку мгновенных сообщений обо всех отклонениях от заданных параметров,
— мгновенное сигнализирование о срабатывании подключенных датчиков безопасности,
— незамедлительные оповещения об авариях и ошибках котла.
Удобство управления:
— личный кабинет на веб-сервисе ZONT с возможностью предоставления доступа с различными правами для нескольких пользователей (например, сервисному специалисту, другому члену семьи),
— бесплатное мобильное приложение ZONT на iOS и Android с рейтингом 4,5* и количеством скачиваний более 100.000,
— комнатная панель для ручного управления режимами работы и температурными значениями ZONT МЛ-753.
Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.
Контроллер ZONT H-1V.02 всегда на связи!
— GSM и Wi-Fi каналы передачи данных – выбирайте удобный,
— Wi-Fi канал в приоритете, GSM – резервный канал, подключающийся при потере связи Wi-Fi,
— при отключении электроэнергии прибор остается на связи до 12 часов и передает информацию от подключенных к нему проводных датчиков (встроенная резервная батарея).
Функции охраны и безопасности:
— подключение датчиков охраны: движения (с учетом размера крупных животных), разбития окна, размыкания дверей с возможностью срабатывания исполнительного устройства (например, сирена), передачей информации охранному ведомству и др.,
— подключение датчиков безопасности: протечки воды, влажности, утечки газа, учета задымления, давления,
— подключение сирены,
— подключение веб камер.
Удобство монтажа и размещения:
— прибор крепится на DIN-рейку,
— поддержка аналоговых датчиков температуры NTC и цифровых,
— поддержка аналоговых датчиков давления до 12 Бар, 0-5 В,
— подключение радиодатчиков, работающих на защищенной частоте 868 МГц (до 120 шт.)
Важно! Аналоговый датчик давления воды, газа подключается без специального адаптера!
С профессиональным отопительным контроллером ZONT H-1V.02:
— вы можете быть уверены в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 30%!
Контроль и управление котлом
|
2 котла (основной и резервный) |
подключение по цифровым интерфейсам OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (BAXI), Daesung, Rinnai (через внешний адаптер, только один котел) |
подключение релейным способом |
отображение текущего состояния котла |
мониторинг температуры воздуха в помещении, на улице, теплоносителя |
ПИД-регулирование |
настройка работы 2 котлов по расписанию |
защита от замерзания |
функция «Лето» для автоматического отключения |
Управление бойлером ГВС косвенного нагрева |
работа по расписанию |
функция «Антилегионелла» |
мониторинг температуры ГВС |
Особенности управления и настройки |
дистанционная настройка и управление через веб-сервис, приложение и смс |
4 предустановленных режима с возможностью изменения настроек |
6 свободно программируемых режимов |
преднастроенные конфигурации настройки для систем отопления |
погодозависимое управление |
Управление исполнительными устройствами |
3 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.) |
1 релейный выход (если не используется резервный котел) можно использовать для подключения электроприбора |
Автономная работа
|
встроенная резервная батарея |
прибор останется на связи при отключении электроэнергии (до 12 часов) |
обеспечит мониторинг и передачу информации от подключенных проводных датчиков |
Использование датчиков |
температурные проводные аналоговые NTC, цифровые |
радиодатчики 868 МГЦ (при использовании радиомодуля ZONT МЛ-590) |
возможно подключение 3 радиомодулей (120 радиодатчиков) |
Функции охраны и безопасности |
подключение датчиков протечки воды, утечки газа, дыма, влажности и др. |
подключение охранных датчиков движения, разбития стекла, размыкания |
подключение свето-звуковой сирены |
возможность настройки срабатывания исполнительного устройства по полученному сигналу |
Особенности прав пользователей |
несколько доверенных номеров телефонов (для контроля и управления) |
несколько пользователей совместного доступа (доступ техническому специалисту) |
разграничение прав каждому пользователю |
Каналы связи |
GSM/GPRS/Wi-Fi |
Wi-Fi – приоритетный канал, частотный диапазон 2,4 ГГц, 802.11 b/g/n |
GSM – автоматическое подключение при отсутствии Wi-Fi, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS |
Способы управления |
личный кабинет веб сервиса |
мобильное приложение для iOS и Android |
панель ручного управления МЛ-753 (приобретается отдельно) |
Способы перезагрузки (кнопка RESET) |
1 короткое нажатие – сброс Аварии (ошибки) котла, управляемого по ЦШ |
3 коротких нажатия – сброс настроек Wi-Fi |
5 коротких нажатий – перезагрузка Контроллера |
1 длинное нажатие (больше 10 сек) – сброс прибора к заводским настройкам |
Оповещения
|
при отклонении текущей температуры от заданных пороговых значений |
при аварии и неисправности котла |
при неисправности подключенных датчиков температуры |
при пропадании и восстановлении основного напряжения питания (сети) |
при срабатывании дополнительных охранных датчиков |
Способы оповещений |
push-уведомления мобильного приложения |
смс |
письмо на e-mail |
Запись и хранение истории событий
|
3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн» |
время работы котла и мониторинг измеряемых температур |
время появления аварий и ошибок в работе котла |
время пропадания и восстановления основного напряжения питания |
время входящих звонков и текст входящих смс сообщений |
дата обновления ПО и номер текущей версии ПО |
Внимание!
При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!
Пример инженерной системы на базе ZONT H-1V.02
Управление:
2 котлами (основной и резервный, расписание)
релейное котлом и контуром ГВС
цифровое котлом (через адаптер) и контуром ГВС исполнительными устройствами
Режимы работы:
10 настраиваемых
Погодозависимое управление отоплением
ПИД-регулирование
Расписание (часовое, недельное)
Защита от замерзания (режим «Выключен +5°»)
Мониторинг температуры, влажности, давления
Функции «Антилегионелла», «Антизамерзание», «Лето»
Датчики, подключение:
- до 15 датчиков t°
- до 15 проводных датчиков различного назначения
- поддержка аналоговых датчиков NTC
- до 120 радиодатчиков 868 МГц
Оповещения:
- авария и ошибка котла, неисправность датчиков t°
- отключение / включение питания
- выход t°за пороговые значения (min / max)
- срабатывание дополнительных охранных датчиков
Напряжение питания |
10-28 Вольт |
Аккумулятор резервного питания |
встроенный, 800 МА*ч |
Релейный выход |
1 шт. |
Универсальные входы/выходы |
3 шт. |
Интерфейсы |
K-line, 1-wire, RS-485 |
Габаритные размеры |
90 х 71 х 57 мм |
Крепление |
DIN-рейку |
