Подробное описание
Дополнительные входы/выходы контроля и управления

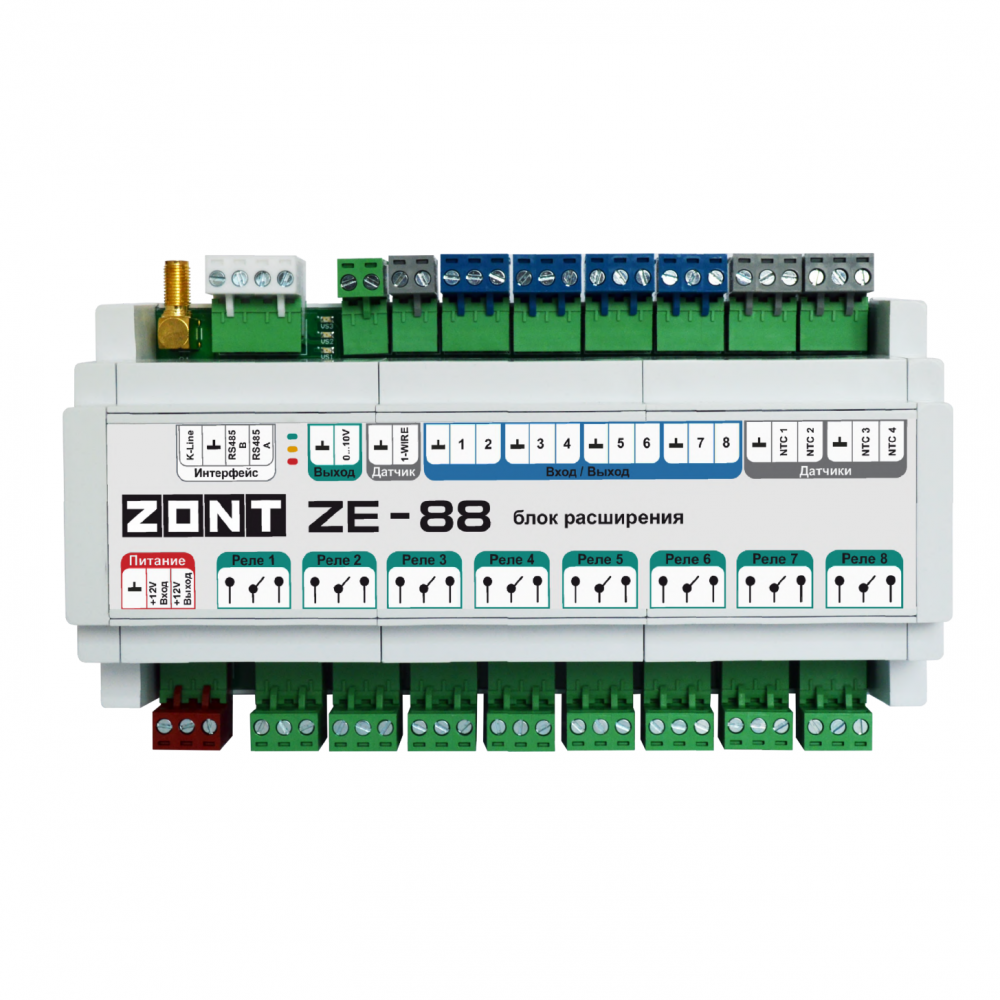

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ PRO применяется блок расширения ZONT ZE-88.
Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
8 дополнительных универсальных входов/выходов
Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.
8 дополнительных релейных выходов
Блок расширения ZE-88 имеет 8 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
4 специальных входа для датчиков NTC
Предназначены для прямого подключения помехозащищенных датчиков NTC-10.
1 аналоговый выход 0-10 В
Используется для подключения исполнительного устройства с пропорциональным управлением.
Интерфейс 1-WIRE для контроля цифровых датчиков температуры
К блоку расширения ZONT ZE-88 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.
Интерфейсы обмена данными с контроллером ZONT
RS-485
Блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
K-Line
Блок расширения ZE-88 может подключаться к контроллеру ZONT через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.
Радиочастоты
Блок расширения ZONT ZE-88 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства.
При необходимости можно изменить имя блока, присваиваемое по умолчанию.
Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT и приведены в «Технической документации» контроллера.
При исправной работе индикация на блоке расширения ZONT ZE-88 следующая:
- красный индикатор. Регулярно загорается признак нормальной работы;
- зеленый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом сигнализация нормальной связи по K-Line;
- желтый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом сигнализация нормальной работы по RS-485.
| Напряжение питания |
Основное |
9-18 В от источника постоянного тока (в комплект не входит) |
| Поддерживаемые интерфейсы |
|
RS-485
K-Line
1-wire |
| Управляемые выходы
|
8 шт. |
релейные
- коммутируемое напряжение постоянного тока (максимальное) 30 В, максимальный ток коммутации 7 А;
- коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А.
|
| 1 шт. |
аналоговый 0-10В |
| 8 шт. |
универсальные входы/выходы (могут быть использованы как аналоговый вход или как выход типа «открытый коллектор»)
Характеристики Входа:
- входное напряжение 0-30 В;
- дискретность измерения 12 бит;
- погрешность не более 2%;
- подтяжка к цепи плюс 3,3 В через резистор 100 КОм.
Характеристики Выхода ОК:
- максимальный ток каждого выхода не более 100 мА, напряжение не более 30 В;
- суммарный ток выходов не должен превышать 350 мА;
сопротивление во включенном состоянии не более 10 Ом.
|
| Входы NTC |
4 шт. |
подключение датчиков NTC-10 |
| Проводные цифровые датчики температуры |
|
тип DS18S20, DS18B20
Внимание неоригинальные датчики могут не работать
|
| Рабочий интервал окружающих температур |
|
От минус 25 до плюс 50 °С |
| Габаритные размеры, мм |
|
180 х 90 х 60 |
| Корпус, крепление |
|
Пластиковый, на DIN рейку |
