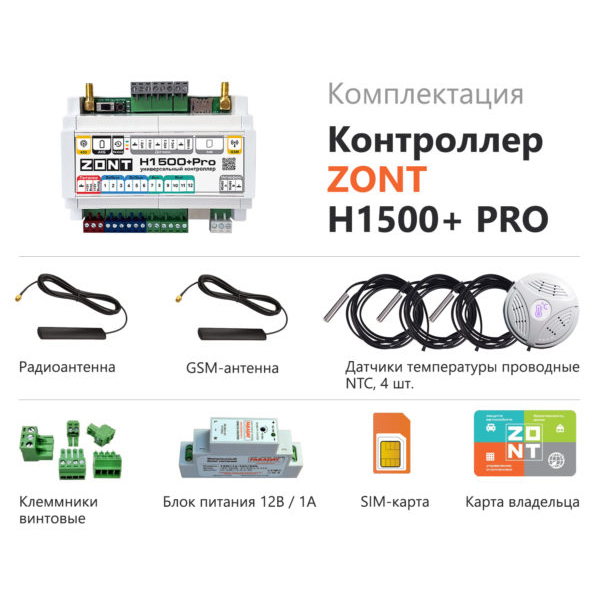

Универсальный контроллер ZONT H1500+ PRO обладает широким функционалом и подходит для контроля и управления сложными системами отопления. Прибор является современной версией контроллера ZONT H1000+ и соответствует профессиональным стандартам ZONT.
Контроллер ZONT Н1500+ PRO предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1500+ PRO применяются блоки расширения ZE-22, ZE-44, ZE-88, ZE-84E (к контроллеру возможно подключить 1 блок). Блок не требует отдельного программирования.
Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.
ZONT H1500+ PRO управляется автоматически по запрограммированному алгоритму или вручную через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.
Контроллер ZONT H1500+ PRO стоит выбрать для:
- автоматического контроля режимов работы прямых и смесительных контуров системы отопления;
- контроля режимов работы и технического состояния котла;
- контроля заданных и текущих температур и оперативного изменения их значений;
- автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
- запрограммированного управления элементами домостроения;
- удаленного управления приборами;
- мгновенного оповещения при возникновении аварии котла, при отклонении текущих параметров от заданных значений;
- контроля и автоматического реагирования системы безопасности и охраны.
Прибор управляет 1 или 2 котлами (в том числе в каскаде), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами.
Контроллер ZONT H1500+ PRO имеет 6 выходов типа «открытый коллектор» и 6 универсальных входов/выходов, которые могут быть назначены выходом «открытый коллектор». 4 входа NTC предназначены для прямого подключения датчиков NTC.
Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления котлами Контроллер использует внешние адаптеры цифровых шин, поддерживаемые протоколы: OpenTherm, E-Bus, Ariston, Navien, BSB, Daesung*, Rinnai.
*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки support@microline.ru
Универсальный контроллер ZONT H1500+ PRO контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на частоте 433 МГц (встроенная) или защищенной частоте 868 МГц (до 40 радиодатчиков, опционально через подключаемый радиомодуль МЛ-590).
Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.
Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.
Универсальный контроллер ZONT H1500+ PRO подойдет пользователям, которым нужна гибкая настройка работы всех приборов инженерной системы.
С универсальным контроллером ZONT H1500+ PRO:
вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;
вы можете быть уверенным в работоспособности системы отопления;
вы заботитесь о домочадцах во время своего отсутствия;
вы экономите на энергоносителях от 35%!

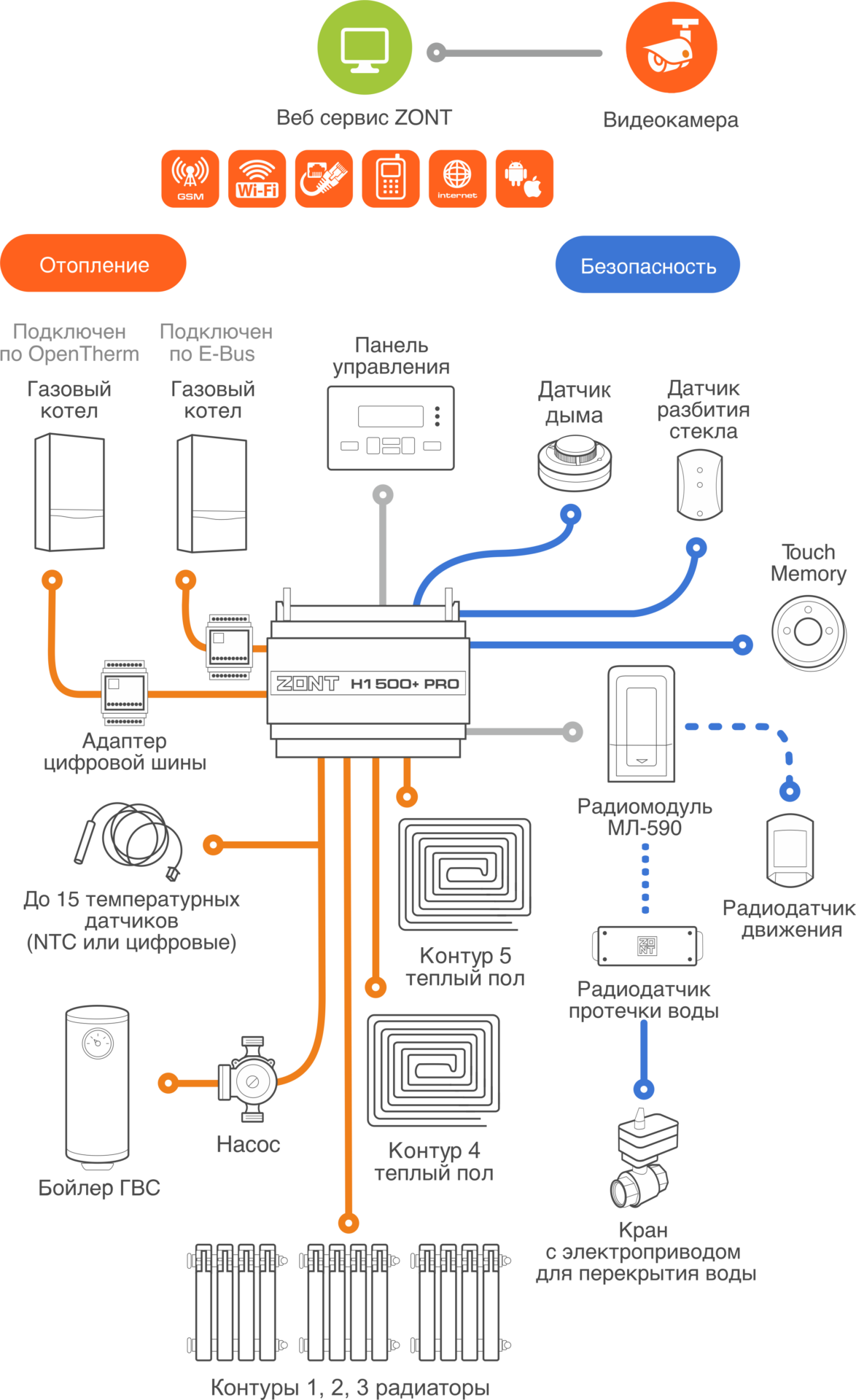

Пример инженерной системы на базе ZONT H1500+ PRO
Управление:
2 котлами (основной/резервный, каскад, расписание),
релейное котлом и контуром ГВС,
цифровое до 2-х котлов (через внешние адаптеры) и контуром ГВС,
исполнительными устройствами
- До 12 управляемых контуров отопления
- Бойлер ГВС, насос, сервопривод
- Дополнительные устройства: циркуляционный насос, освещение, полив и др.
- Сирена
- Контроль доп. датчиков (протечки, давления, утечки газа, охранных)
- Различные электрические приборы
Режимы работы:
Неограниченное количество настраиваемых режимов
Погодозависимое управление отоплением
ПИД-регулирование
Расписание (часовое, недельное, по сценариям)
Защита от замерзания (режим «Выключен +5°»)
Мониторинг температуры, влажности, давления
Функции «Антилегионелла», «Антизамерзание», «Лето»
Датчики, подключение:
- до 15 датчиков t° (в комплекте 4 шт.)
- до 15 проводных датчиков различного назначения
- поддержка аналоговых датчиков давления
- до 40 радиодатчиков 868 МГц
- радиодатчики 433 МГц
Оповещения:
- авария и ошибка котла, неисправность датчиков t°
- отключение / включение питания
- выход t° за пороговые значения (min / max)
- срабатывание дополнительных охранных датчиков или сирены
- настраиваемые о любых событиях
| Напряжение питания |
9-18 В |
| Аккумулятор резервного питания |
встроенный, 800 мА*ч |
| Выходы «Открытый коллектор» |
6 шт. |
| Универсальные входы/выходы |
6 шт. |
| Входы NTC |
4 шт. |
| Интерфейсы |
1-Wire, K-Line |
| Габаритные размеры |
125 x 90 x 60 мм |
| Крепление |
на DIN-рейку, 10 DIN |
| Управление котлами и контурами |
2 котла (каскад, резерв, каскад+резерв, расписание) |
| подключение по цифровым интерфейсам OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung*, Rinnai (до 2-х котлов, опционально через внешние адаптеры)
*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки support@microline.ru
|
| подключение релейным способом |
| ПЗА и ПИД-регулирование |
| защита от замерзания |
| функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера) |
| Управление бойлером косвенного нагрева ГВС |
работа по расписанию |
| функция «Антилегионелла» |
| Мониторинг |
текущего состояния котлов |
| температуры воздуха в помещении, на улице, теплоносителя, показателей влажности |
| температуры ГВС |
| состояния исполнительных устройств |
| Особенности управления и настройки |
дистанционная настройка и управление через веб-сервис, приложение |
| создание сценариев работы управляемых приборов различной сложности |
| неограниченное количество настраиваемых режимов работы |
| погодозависимое управление (в том числе с использованием погодного сервера) |
| удаленное обновление ПО |
| Управление исполнительными устройствами |
6 выходов «Открытый коллектор» (ОК)
6 универсальных входов/выходов
|
| позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.) |
| количество выходов увеличивается при подключении блока расширения (1 шт.) |
| Автономная работа |
прибор останется на связи при отключении электроэнергии |
| обеспечивает управление подключенными приборами
Внимание! При питании Контроллера от резервного аккумулятора управление котлом будет осуществляться, если сам котел подключен к резервному питанию!
|
| обеспечивает мониторинг и передачу информации от подключенных проводных датчиков |
| встроенный резервный аккумулятор |
| Использование датчиков |
температурные:
проводные цифровые, аналоговые NTC
подключение аналоговых в специальные входы NTC (4 шт.)
|
| давления (MLD-06) |
| радиодатчики 433 МГц (встроенный протокол) |
| радиодатчики 868 МГЦ (при использовании радиомодуля МЛ-590); количество подключаемых радиомодулей аппаратно не ограниченно |
| дополнительные охраны и безопасности |
| Функции охраны и безопасности |
оповещения при пропадании и восстановлении напряжения питания |
| оповещения при аварии, остановке котла, отклонении от заданных параметров |
| оповещения при выходе температуры за пороговые значения (min / max) |
| подключение датчиков протечки воды, утечки газа, дыма, влажности и др. |
| подключение охранных датчиков движения, разбития стекла, размыкания |
| возможность настройки срабатывания исполнительного устройства по полученному сигналу (перекрытие воды, срабатывание сигнализации и пр.) |
| просмотр потокового видео, направляемого с видеокамер по протоколу RTSP |
| организация персонализированного доступа в помещения |
| Особенности прав пользователей |
несколько доверенных номеров телефонов (для контроля и управления) |
| несколько пользователей в совместном доступе (доступ техническому специалисту) |
| разграничение прав каждому пользователю |
| Каналы связи |
GSM/GPRS, Wi-Fi, Ethernet |
| Устройства для управления |
личный кабинет веб сервиса |
| мобильное приложение для iOS и Android |
| панель ручного управления (МЛ-753) |
| веб-кнопки в личном кабинете для быстрой активации/деактивации работы сценариев, отдельных устройств |
| Способы оповещений |
push-уведомления мобильного приложения |
| письмо на e-mail, смс-сообщения |
| Запись и хранение истории событий |
3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн» |
| время работы котла и мониторинг измеряемых температур |
| время появления аварий и ошибок в работе котла |
| время пропадания и восстановления основного напряжения питания |
| текст входящих смс сообщений |
| дата обновления ПО и номер текущей версии ПО |
| Напряжение питания |
|
| Основное (от источника постоянного тока) |
9-18 В |
| Резервное (встроенный АКБ) |
LIR 14500, напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность |
не более 12 Вт |
| GSM-модем |
встроенный, поддерживает 2G |
| Частотный диапазон GSM-модема |
800, 900, 1800, 1900 МГц |
| Канал передачи данных GSM-модема |
GPRS |
| Wi-Fi |
встроенный |
| Частотный диапазон |
2,4 ГГц, 802.11 b/g/n |
| Ethernet |
TCP/IP, 10BASE-T |
| Поддерживаемые интерфейсы |
RS-485, 1-wire
|
Поддерживаемые цифровые протоколы котлов
(через внешний адаптер) |
OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai |
| Управляемые выходы |
6 шт. типа «открытый коллектор» |
| Универсальные входы/выходы |
6 шт. (могут быть настроены как «открытый коллектор») |
| Входы NTC |
4 шт. |
| Поддержка блоков расширения |
есть, 1 шт. (ZE-88, ZE-84E, ZE-44, ZE-22) |
| Датчики температуры, используемые для регулирования: |
|
| Макс. количество |
15 шт. |
| Тип |
Проводные аналоговые NTC и цифровые
Модели МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20
|
| Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)
Модели МЛ-711, МЛ-740, МЛ-745, МЛ-785
|
| Датчики температуры, используемые для мониторинга: |
|
| Макс. количество |
40 шт. |
| Тип |
Проводные аналоговые NTC и цифровые
Модели МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20
|
Беспроводные, рабочая частота 868 МГц
(опционально через радиомодуль МЛ-590)Модели МЛ-711, МЛ-740, МЛ-745, МЛ-785 |
| Радиоканал |
433 МГц (встроенный),
868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-590)
|
| Радиозоны |
|
| Датчиков в одной зоне |
до 6-ти шт. |
| Общее кол-во датчиков на частоте 868 MГц |
до 40 шт. |
| Прочие характеристики |
|
| Рабочий интервал окружающих температур |
От -25 до +70 °С |
| Габаритные размеры |
125 х 90 х 60 мм |
| Крепление |
на DIN рейку |
