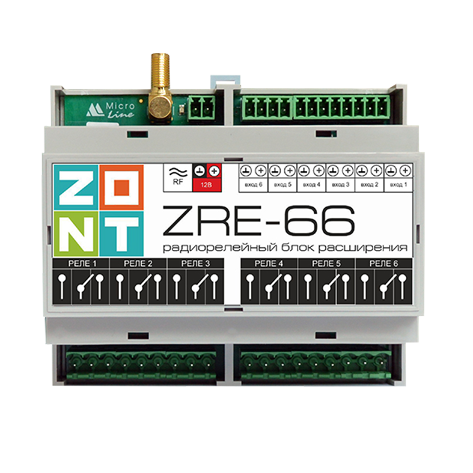

Блок расширения ZRE-66 ZONT

19 900 p

Артикул: ML00005145

Радиорелейный блок расширения ZRE-66 для контроллеров

Увеличение числа Входов/Выходов контроллеров ZONT
Обмен данными с контроллером на защищенной частоте 868 МГц
Контролирует состояние охранных и информационных датчиков различного назначения
Поддерживает подключение аналоговых и NTC датчиков температуры
Управляет работой релейных выходов

Внимание! Для подключения необходим радиомодуль ZONT МЛ-590

Характеристики

Тип:	Блок/модуль расширения
Подключение:	Проводное
Напряжение, В:	10-28
Частота, Гц:	50
Производитель:	ZONT
Страна бренда:	Россия

Подробное описание

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO, H1500+ PRO, H2000+ PRO, H2000+ и C2000+ применяется радиорелейный блок расширения ZONT ZRE-66.

Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

6 аналоговых входов

Каждый из входов может быть использован как аналоговый вход для контроля NTC датчиков, аналоговых датчиков или сигналов различного назначения.

6 релейных выходов

Радиорелейный блок расширения ZRE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.

Радиорелейный блок расширения ZONT ZRE-66 настраивается совместно с основным контроллером. Радиоканал основного контроллера осуществляет радиомодуль МЛ-590. При правильном подключении блок определится в настройках основного контроллера, при этом отобразится серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию. Предварительной настройки устройства не требуется.

Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT H1000+ PRO, H1500+ PRO, H2000+ PRO, H2000+ или C2000+ и приведены в «Технической документации» контроллера.

Качество радиосигнала можно оценить по состоянию индикатора на корпусе блока расширения:

три длинные вспышки – отличный Уровень радиосигнала
две длинные вспышки – хороший Уровень радиосигнала
одна длинная вспышка – удовлетворительный Уровень радиосигнала
одна короткая вспышка – связь отсутствует

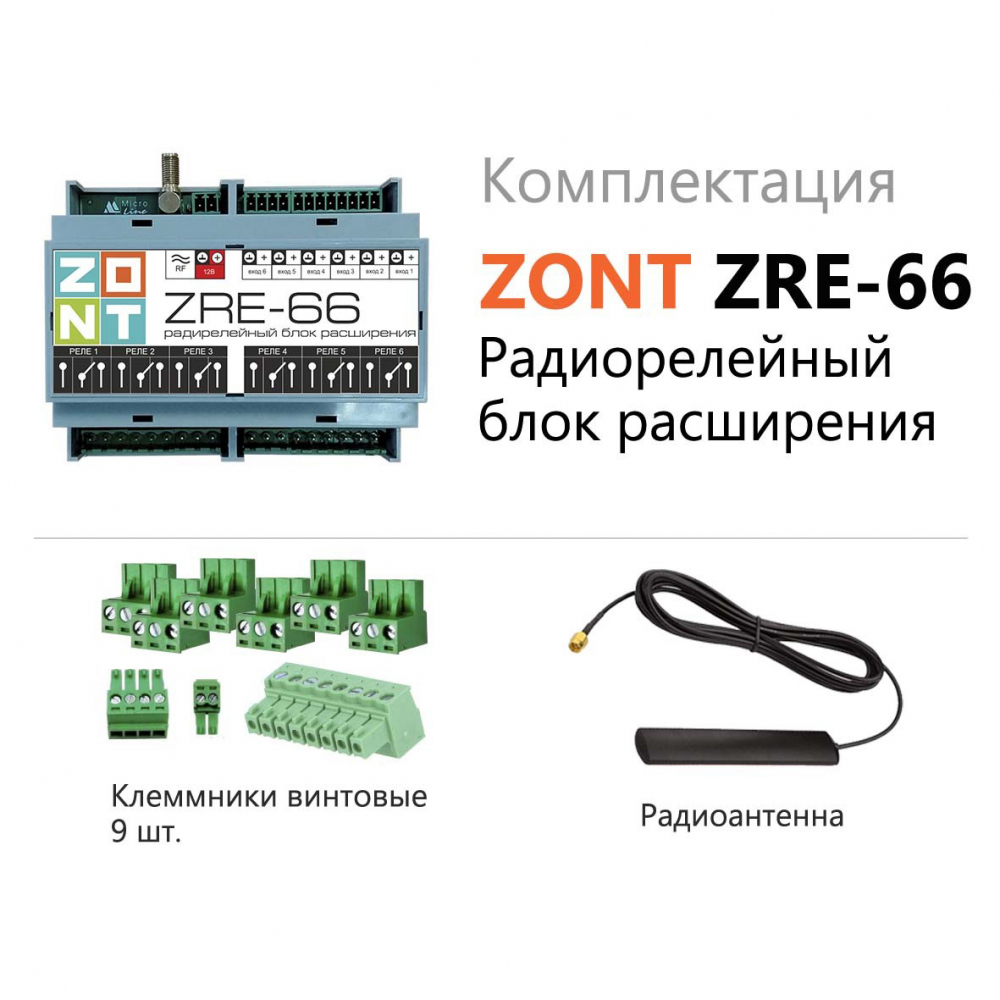

При необходимости улучшения радиосвязи рекомендуем использовать внешнюю антенну из комплекта поставки.

Напряжение питания	Основное	10-28 В от источника постоянного тока
Аналоговые Входы	6 шт.	Входное напряжение 0-30 В Дискретность при измерении температуры датчиком NTC — 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 Ком
Релейные выходы	6 шт.	Номинальный ток коммутации 7А (при резистивной нагрузке) Коммутируемое напряжение DC (макс) 30 ВКоммутируемое напряжение AC (пиковое) 240 ВМаксимальный ток коммутации – 3 А
Подключаемые датчики	до 6 шт.	аналоговые NTC
Рабочий интервал окружающих температур		От минус 25 до плюс 70 °С
Габаритные размеры, мм		105 х 91 х 58
Корпус, крепление		D6MG, пластиковый, с креплением на DIN-рейку
