Реле промежуточное на DIN-рейку в сборе (12V) ZONT

Подробное описание

Предназначено для использования с приборами ZONT:

• SMART 2.0
• H-1V.02
• H700+ PRO
• H1000+ PRO
• H1500+ PRO
• H2000+ PRO
• С2000+

• Управляющая обмотка 12 В постоянного напряжения
• Исполнительные контакты:
  максимальное коммутируемое постоянное напряжение 30 В,
  максимальное коммутируемое переменное напряжение 277 В
• Максимальный коммутируемый ток 5 А

Внимание! Напряжение, подаваемое на катушку реле, не должно превышать номинального напряжения 12В +10%.

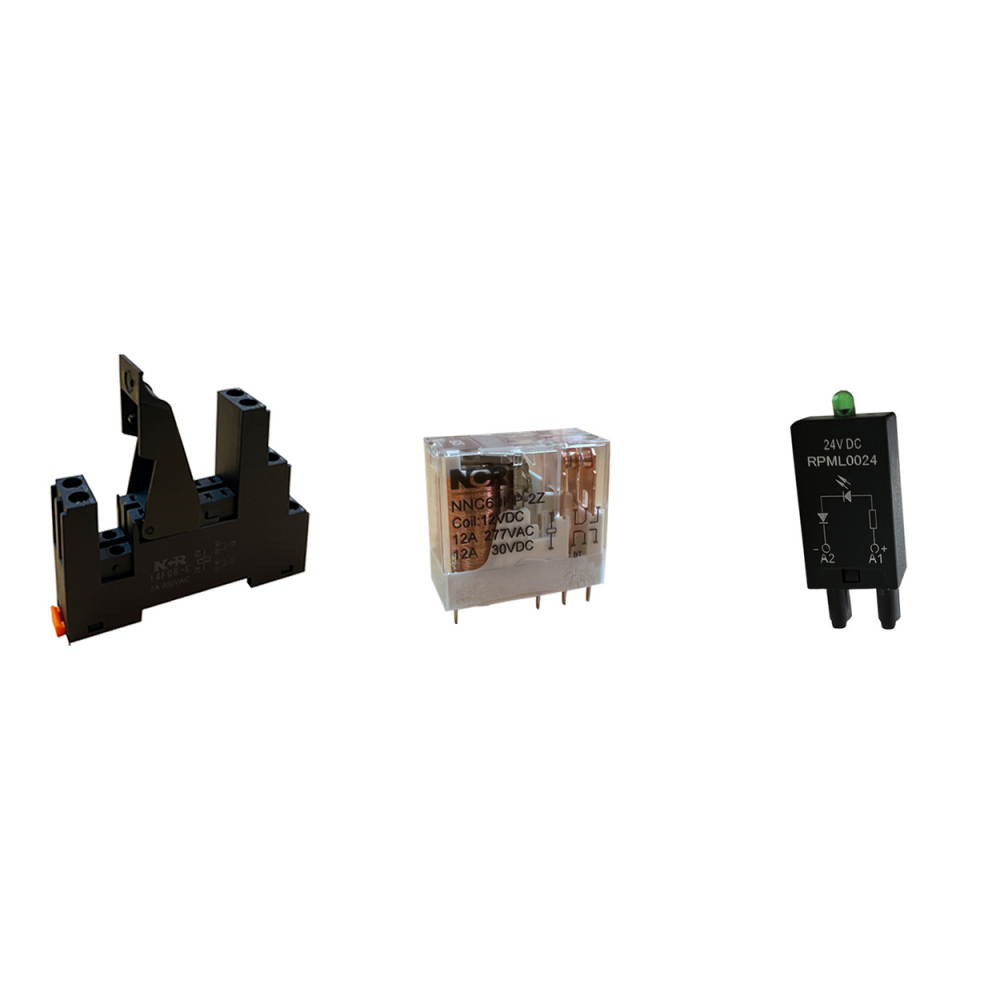

В комплект входят:

 миниатюрное реле 12V, NNV69KP-2Z-12VDC;

 колодка реле 14F08-E на DIN-рейку с пластиковым фиксатором;

 индикатор для колодки реле 14F08-E.

Габаритные размеры

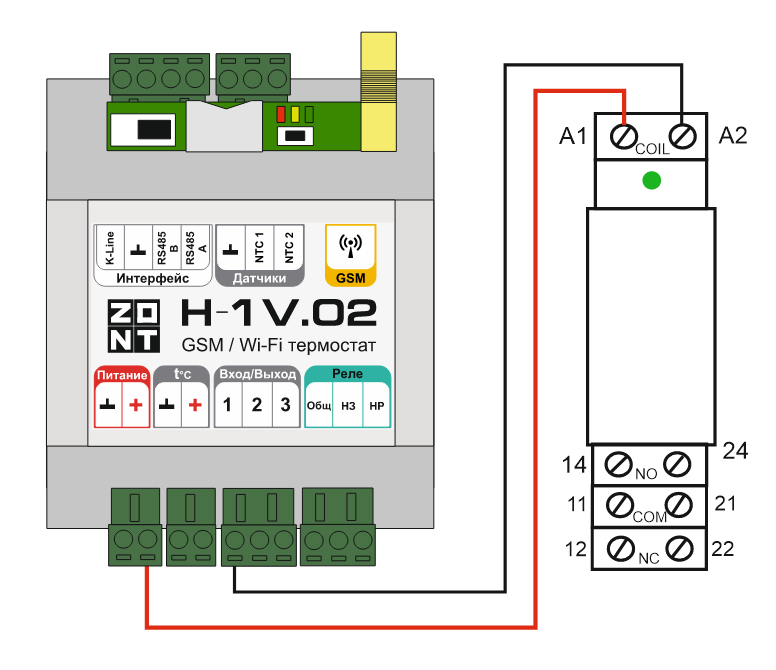

Монтажная схема
